既存環境をExpand Clusterするには（その１）

※本記事は[1枚目]Nutanix Advent Calendar 2019の10日目として書きました。
adventar.org

Nutanixの特徴と言えば、Prismによる1-Click操作です。
ノード追加が簡単に行えることはご存知と思いますが、本番環境を更新するともなれば、それなりに準備も必要になると思います。
今回は作業前、作業時に気をつけたいポイントについてまとめてみました。

見ておくべきマニュアル
AOS 5.11版 Expand Cluster
https://portal.nutanix.com/#/page/docs/details?targetId=Web-Console-Guide-Prism-v511:wc-cluster-expand-wc-t.html

AOSバージョンについて

既存ノードAOSおよび追加ノードAOSのコンパチ確認

これはサイジング時点での考慮事項になりますが、追加ノードのサイジングを行う場合、既存のモデルと同じモデルが販売を終息しているケースもあります。
この場合、既存とは異なるモデルを選定するわけですが、ここでAOSのバージョンに注意します。

既存のAOSバージョンが、追加ノードのモデルでサポートされているとは限らないため、場合によっては既存AOSを事前にアップグレードする必要があります。

コンパチは以下で確認します。
https://portal.nutanix.com/#/page/compatibilitymatrix

既存ノードAOSバージョンの確認

大丈夫だとは思いますが、既存のAOSはサポータブルなバージョンですよね？
有事の際、メーカーサポート支援がスムーズに受けられるよう、サポータブルなバージョンにしておきます。

AOSのEOL情報は以下URLからNutanix EOL Bulletin AOS Versionsを確認します。
https://portal.nutanix.com/#/page/static/endOfLife

既存クラスターの準備

NCCアップグレード ＋ NCC実施

ノード追加時やAOSアップグレードの際、クラスターの健全性チェックにより、予想外のエラーで中断されることがあります。
事前にNCCを実施することで可能な限り、FAILやWARNINGを取り除いた方が良いです。

追加ノードの準備

CVM、ハイパーバイザーの管理ネットワークのVLAN IDを合わせる

既存クラスターから追加ノードを検出するには、既存および追加ノードのCVMが同一ネットワーク／VLAN内で起動している必要があります。

変更方法は送られてきた追加ノードにインストールされたハイパーバイザーによって異なります。
AHVホストのVLAN変更手順はこちら（AOS 5.11版）
https://portal.nutanix.com/#/page/docs/details?targetId=AHV-Admin-Guide-v511:ahv-vlan-setup-ahv-t.html

CVMのVLAN変更手順はこちら（AOS 5.11版）
https://portal.nutanix.com/#/page/docs/details?targetId=AHV-Admin-Guide-v511:ahv-cvm-assign-to-vlan-t.html

事前にFoudationやっておくと楽かも

任意ですが、追加ノードに対して、事前にFoundationによるイメージングとIPアドレスの付与を先にしておくと、当日のノード追加作業時間の短縮ができると思います。

Expand Cluster

ここからは実際にExpand Clusterでノードを追加してみたいと思います。

検証環境の説明

（モデルが古いのはご容赦ください。）

既存クラスター環境
モデル：NX-1365-G4
AOS：5.11.1.2
ハイパーバイザー：AHV 20170830.319

追加ノード環境
モデル：NX-1165-G4
AOS：5.10.4.1
ハイパーバイザー：ESXi 6.7

ノード追加

ここからはノード追加の手順です。
細かな手順はメーカードキュメントがありますので、ここでもポイントをお伝えします。

IPアドレスの入力

CVM、ハイパーバイザー、IPMIのIPアドレスを入力します。
既存環境のIPアドレスと連番を付与する必要はありませんが、ネットワーク要件をこれまでと同様に守る必要はあります。
具体的には以下です。
・CVMおよびハイパーバイザーの管理IPアドレスは同一セグメント
・IPMIは前者のネットワークと疎通できること

（ホスト名の入力）

以前はホスト名の入力があったと記憶していますが、今は無くなってしまったようです。
ホスト名の編集については次回説明します。

ハイパーバイザーのインストール

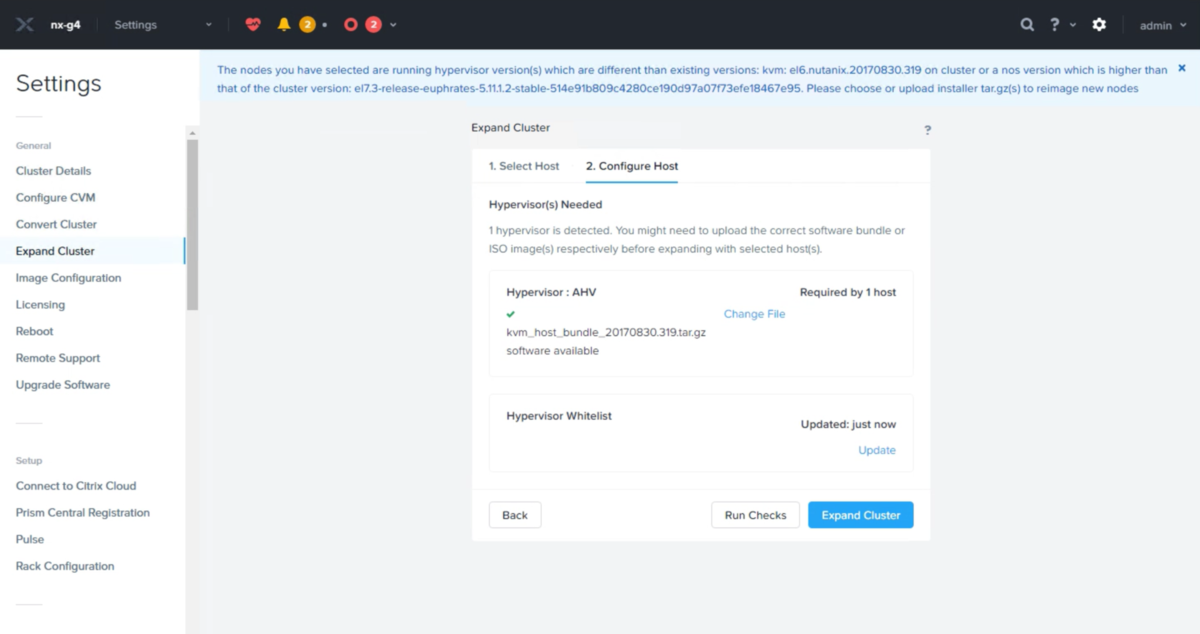

今回のように、既存と追加ノードでハイパーバイザーが異なる場合、ノード追加操作でハイパーバイザーのインストールも同時に行ってくれます。

既存のCVMには、自身のAOSバージョンのバイナリファイルを持ち合わせていますので、それを使って追加ノードにAOSおよびハイパーバイザーをインストールできます。
しかし、今回のケースではそれではハイパーバイザーのバージョンが一致しないようです。
それは、既存環境のハイパーバイザーをアップグレードしているからです。

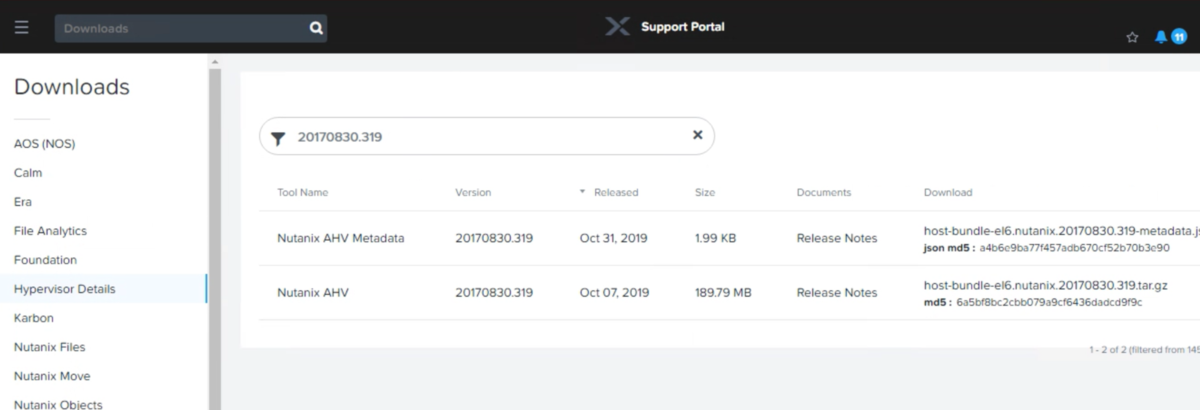

個人的には、ノード追加操作だけでハイパーバイザーアップグレードも一緒くたにやりたいので、ハイパーバイザーのバイナリーをSupport Portalの[Hypervisor Details]から取得しましょう。
https://portal.nutanix.com/#/page/static/hypervisorDetails

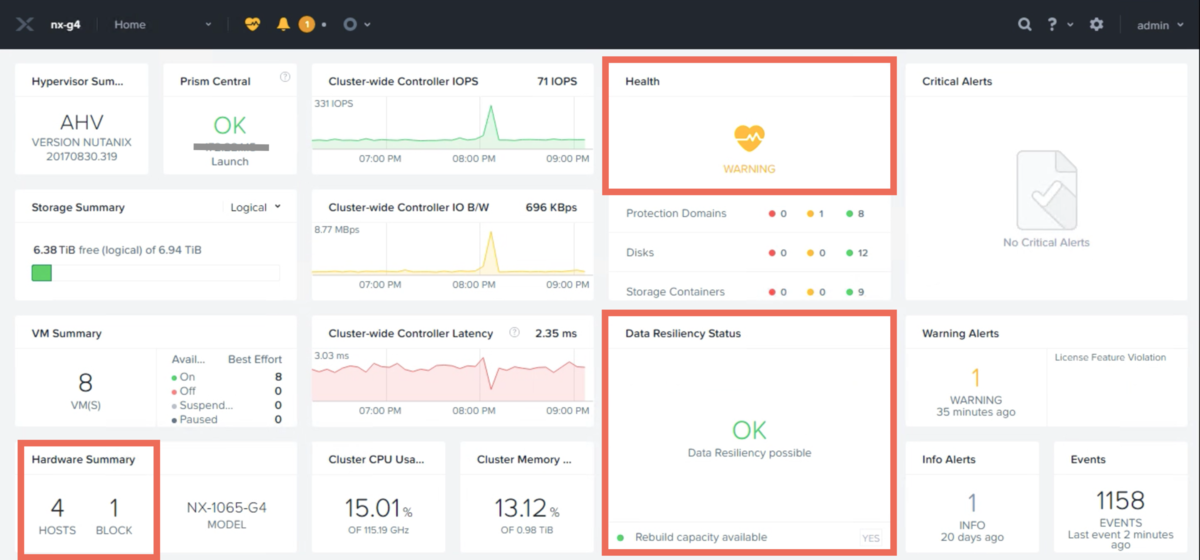

確認

ノード追加が完了しましたら、ホーム画面に戻り状態を確認します。

Hardware Summary

ノード数が増えていること

Health

Criticalがないこと

Data Resiliency Status

「OK」であること

EVCクラスターへの追加

ESXiの場合、Nutanix クラスター（ストレージ）とvSphere クラスター（ハイパーバイザー）の管理が分離しているため、たとえノードを追加してもvSphere クラスターにESXiホストが追加されることはありません。
従来のvSphere Clientの操作にて、ESXiホストの追加を実施します。
注意としては、CPU世代の異なるノードを追加する場合、予め既存クラスターのEVCが有効になっているか確認することです。これをしないと新しいCPU世代のESXiホストから古いCPU世代のESXiホストへvMotionできず、運用に支障が生じてしまいます。

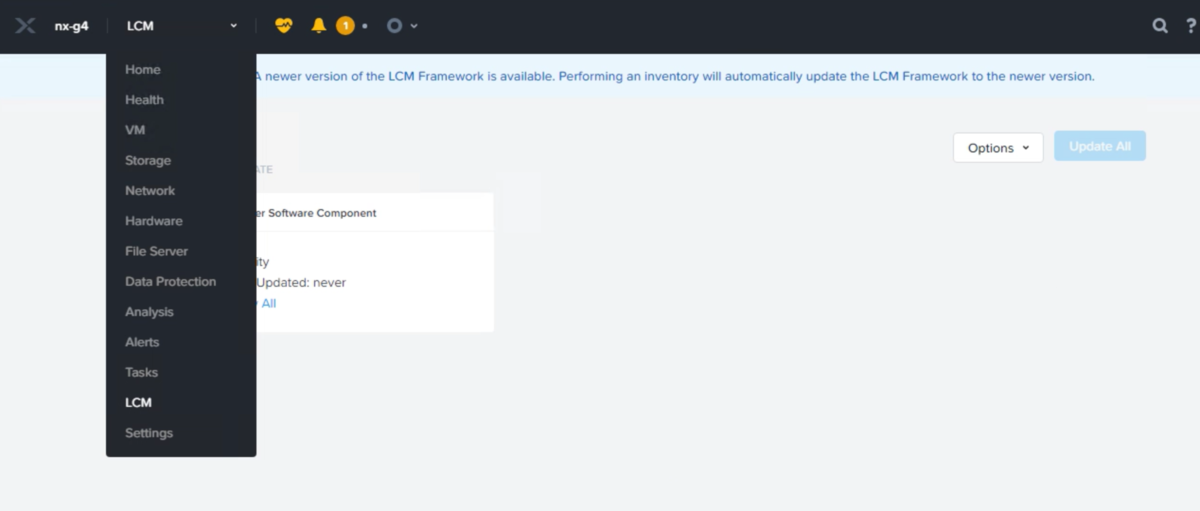

LCMによるFirmwareアップグレード（任意）

NutanixではLife Cycle Management機能でFirmwareの一元的な管理とアップグレードが行えます。

Nutanixの場合、同一筐体内であってもノード間でのFirmwareバージョン不一致はサポートされる認識ですので、任意の作業ではありますが、何か起きた時の切り分けのために、できる限り同じバージョンにしておいた方が良いかなと思います。

つづく

本当は１記事で完結させようと思っていましたが、案の定書ききれませんでした…
来週はTips集をお送りしたいと思います。
